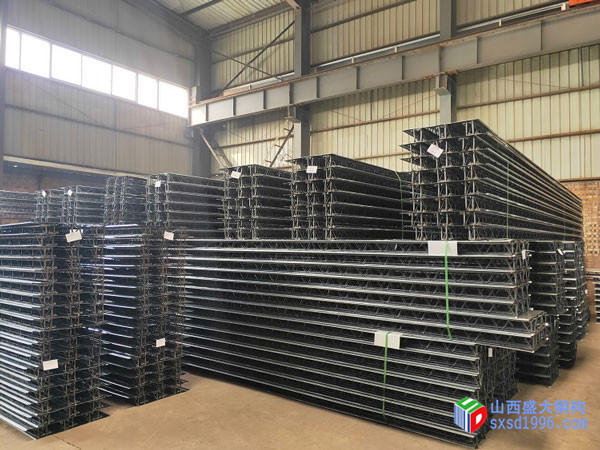

鋼筋桁架樓承板的大部分生產環節是在樓承板廠家的現代化設備中完成的：先將鋼筋焊接成鋼筋桁架，再將鋼筋桁架與鍍鋅鋼板焊接成一個整體。它可以承受施工過程中濕混凝土和施工荷載，在使用階段鋼筋桁架成為混凝土鋼筋并承受使用荷載。了解了它的基本工作原理，就可以倒推到設計環節，如何設計出更適合具體工程項目的鋼筋桁架樓承板施工方案，是樓承板廠家的一大工作重點與核心。以下我們一起來了解關于鋼筋桁架樓承板的幾個設計步驟。
1.確定基本參數
    設計基本參數包括板的跨度和厚度、兩個階段的板支撐、鋼筋類型、混凝土強度等級和使用荷載。
2.鋼筋桁架樓承板長度的確定

    根據具體工程的實際情況而定，長度可以是一跨也可以是多跨之和。通常情況下，樓承板廠家設計鋼筋桁架樓承板的長度均為200mm的倍數，個別情況下，也可以是100mm的倍數；長度應是多跨之和的連續板；理論上鋼筋桁架樓承板可以沒有長度限制，但實際運輸和使用過程中總長一般不宜超過17.5m，否則運輸中會出現損傷。

3.結合用途做計算，初步確定鋼筋桁架樓承板類型。
    樓承板設計從四方面開展：桁架構件的設計、底模的設計、桁架構件連接點的設計、桁架與底模連接節點的設計。其中，連接點的強度由結構保證，不需要驗算。因此，設計者只考量設計桁架構件就可以做出板材類型的初步確定。
4.沒有臨時支撐的工程項目，樓承板廠家會多參考施工環節，去調整底板承重的參數，以滿足應力的要求。
5.確定支座附加鋼筋的數量
    當桁架連接時，使用階段計算的支座負筋面積減去鋼筋桁架上弦桿截面面積，即為支座的附加配筋量；當鋼桁架在支座處不連續時，支座負筋在使用階段計算的截面面積為支座的附加鋼筋用量。
6.樓層結構圖

    樓層結構圖包括平面布置圖和節點詳圖。平面布置圖包括：鋼筋桁架樓承板、支座負筋、孔邊及柱邊附加鋼筋、分布鋼筋、柱邊及混凝土墻邊支撐等。需要注意的是：需要在圖紙中明確施工中臨時支撐的布置。

7.其他注意事項
    根據工程的具體需要，鋼筋桁架樓承板可以設計為單向板或者雙向板。在施工階段其實都屬于單向板，沒有臨時支撐時，施工階段所需要的鋼筋一般都大于使用階段按單向板計算的鋼筋數，因此應按照單向板設計。如果工程項目需要設計雙向板時，考慮到節約鋼材、管控成本，應在施工階段沿垂直于桁架方向設置臨時支撐。

    有經驗的廠家會在設計中，盡量讓鋼筋桁架樓承板連續，盡可能減少樓承板在施工階段的變形。另外，山西樓承板廠家-山西盛大鋼構溫馨提示：在設計階段還有一點值得注意，為方便生產、節約成本，桁架類型不建議過多。
